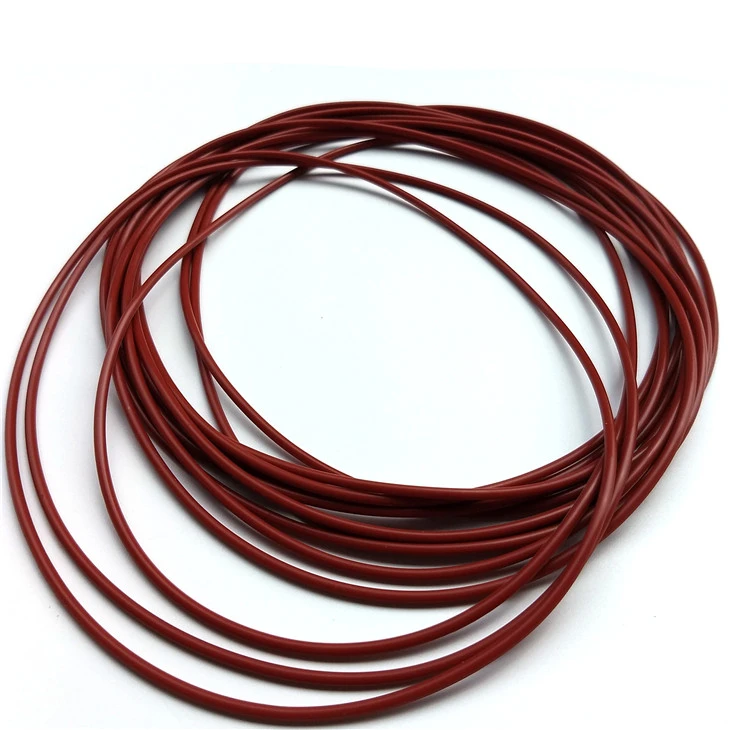

Coklat / Merah FKM 75A O Ring

Toleransi dimensi menurut DIN ISO 3601-1, kelas industri B

Deviasi permukaan sesuai dengan DIN ISO 3601-3, ketik fitur N

Untuk aplikasi spesifik, toleransi dimensi yang diizinkan dapat dibatasi menurut kelas industri A dan penyimpangan permukaan untuk mengetik fitur S.

Bahan dengan persetujuan dan / atau tes kesesuaian untuk aplikasi khusus (gas, air minum, bahan makanan) tersedia, sesuai kebutuhan.

Batas aplikasi operasional
Suhu EPDM 70: -45 ° C hingga +130 ° C
Suhu FKM: -15 ° C hingga +200 ° C
Suhu HNBR 70: -30 ° C hingga +150 ° C
Suhu NBR: -30 ° C hingga +100 ° C
Suhu VMQ 70: -55 ° C hingga +200 ° C

Kesesuaian untuk media tertentu

EPDM

Ketahanan yang baik terhadap air panas dan uap, deterjen, larutan potas akustik, minyak silikon dan gemuk, banyak pelarut polar, dan banyak asam dan bahan kimia encer, bersama dengan tingkat ketahanan ozon yang tinggi. Bahan EPDM benar-benar tidak cocok untuk digunakan dengan semua produk minyak mineral (pelumas, bahan bakar).

FKM

Ketahanan kimia yang baik untuk minyak mineral dan gemuk, minyak sintetis dan gemuk, mesin, transmisi dan minyak ATF untuk sekitar. + 150 ° C, bahan bakar, cairan tekanan hidraulik yang tidak mudah terbakar HFD, hidrokarbon alifatik, aromatik dan terklorinasi, air sampai maksimum. + 80 ° C, ketahanan yang sangat baik terhadap pelapukan, ozon dan penuaan, permeabilitas gas yang sangat rendah (dan karena itu sangat baik untuk aplikasi vakum) dan ketahanan terhadap berbagai bahan kimia.

HNBR

HNBR diperoleh dengan NBR hidrogenasi penuh atau sebagian. Ini mengarah pada peningkatan yang cukup besar dalam ketahanan terhadap panas, ozon, dan penuaan, dan memberikan sifat mekanik yang sangat baik, misalnya ketahanan yang baik untuk dipakai. Ketahanan media dibandingkan dengan NBR. HNBR memiliki ketahanan yang baik terhadap beberapa refrigeran. Kisaran aplikasi suhu dari -30 ° C hingga + 150 ° C.

NBR

Ketahanan kimia yang baik untuk minyak mineral dan gemuk, minyak hidrolik H, HL, HLP, cairan tekanan hidraulik yang tidak mudah terbakar HFA, HFB, HFC hingga kira-kira. + 50 ° C dan air hingga maksimal. + 80 ° C

VMQ

Ketahanan yang baik terhadap air (hingga 100 ° C), mesin alipatik dan minyak transmisi, minyak dan lemak hewan dan tumbuhan. VMQ umumnya tidak tahan terhadap bahan bakar, minyak mineral aromatik, uap (jangka pendek hingga 120 ° C mungkin), minyak silikon dan gemuk, asam dan senyawa alkalin.

Instalasi

Hindari merusak O-ring saat pemasangan, karena ini akan menyebabkan kebocoran. Amati hal-hal berikut:

- Cincin-O tidak boleh diperluas ke batas elongasinya.

- Tepi harus bebas duri, jari-jari dan sudut diterapkan dengan lancar.

- Debu, kotoran, serpihan logam dan partikel lain harus dihilangkan.

- Kiat sekrup dan rumah pemasangan untuk elemen pemeteraian dan pemandu lainnya harus ditutupi oleh rakitan perakitan.

- Gemuk yang cocok untuk diterapkan pada permukaan rakitan dan cincin-O.

- Bahan elastomer dibuat lebih halus jika dipanaskan dalam minyak atau air panas sampai kira-kira. 80 ° C. Ini membuatnya lebih mudah untuk meregangkan O-ring untuk perakitan.

- Peralatan perakitan apa pun yang digunakan, seperti mandrel ekspansi atau lengan, harus terbuat dari bahan yang lembut (misalnya POM) dan tidak memiliki ujung yang tajam.

- Cincin-O seharusnya tidak berguling di permukaan perakitan. Pastikan cincin-O tidak terpilin karena masuk ke dalam alur.
